重庆和生金土工合成材料有限公司官网我厂专业从事:重庆HDPE防渗膜,重庆复合土工膜,重庆土工布,重庆土工膜,塑料盲沟,软式透水管等土工材料生产厂家,欢迎各地朋友来厂参观考察!手机访问 | 网站地图 | XML
水产养殖鱼塘防渗膜施工工艺方案


2020年新型冠状病毒的全面爆发,给中国人民带来了极大的灾难,但是中国人民不为艰难,举国上下,万众一心,共同抵御这场无硝烟的病毒战。我为我们国家的领导人和抗战在第一战线上的全体医务工作者点赞,感谢中国领导者们能在第一时间迅速做出高效有力的决策,更加感谢我们的医务工作者们,正因为有了他们敬业和执着,不怕牺牲的精神和高超医术,才让这场抗疫战得到了全面的控制和即将取得的胜利。重庆高硕作为社会的一份子,一个小小的团体,我们也郑重承诺:2020年本公司全力支持和扶持养殖行业,专业为你提供鱼塘防渗施工技术和养殖技术,提供质优价廉的防渗膜,在同等的质量和价格上均优惠。

现在国家农业部大力推广水产养殖膜(防渗膜),一般采用0.4mm以上的防渗膜。传统养殖防渗方法已经不太适合专业养殖使用,由于南方雨水比较大,地质结构多属于喀斯特特性,季节日昼温差大,之前大部分养殖户选择土办法就挖个大土坑,或者用水泥砂浆混泥土防渗,造价太高,施工复杂,混泥土属于刚性防渗,且不稳固,导致很多池塘出现漏水的情况,所以防渗膜成为养殖鱼塘防渗的首要选择。土工膜也称之为防渗膜,HDPE土工膜是一种主要防渗材料,她采用高密度聚乙烯材料制成,以(中)高密度聚乙烯树脂为原料生产的一种防水阻隔型材料。(密度为0.94g/cm3或以上的土工膜).一般市面的称呼有以下名字:防渗土工膜、EVA土工膜 、HDPE土工膜、LDPE土工膜、PE膜、低密度聚乙烯土工膜、高密度聚乙烯土工膜、塑料土工膜、隧道防渗土工膜、复合膜、两布一膜、一布一膜、EVA防渗膜 、HDPE防渗膜、LDPE防渗膜、低密度聚乙烯防渗膜、高密度聚乙烯防渗膜、塑料防渗膜、隧道防渗膜等。

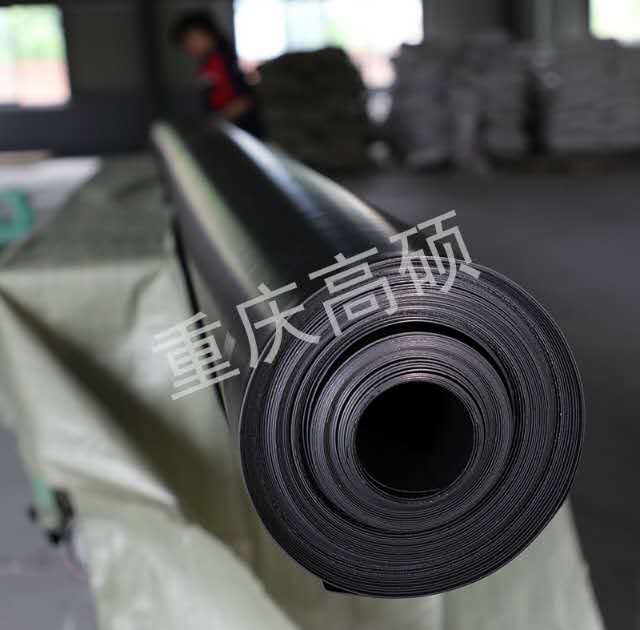

HDPE防渗膜的介绍:

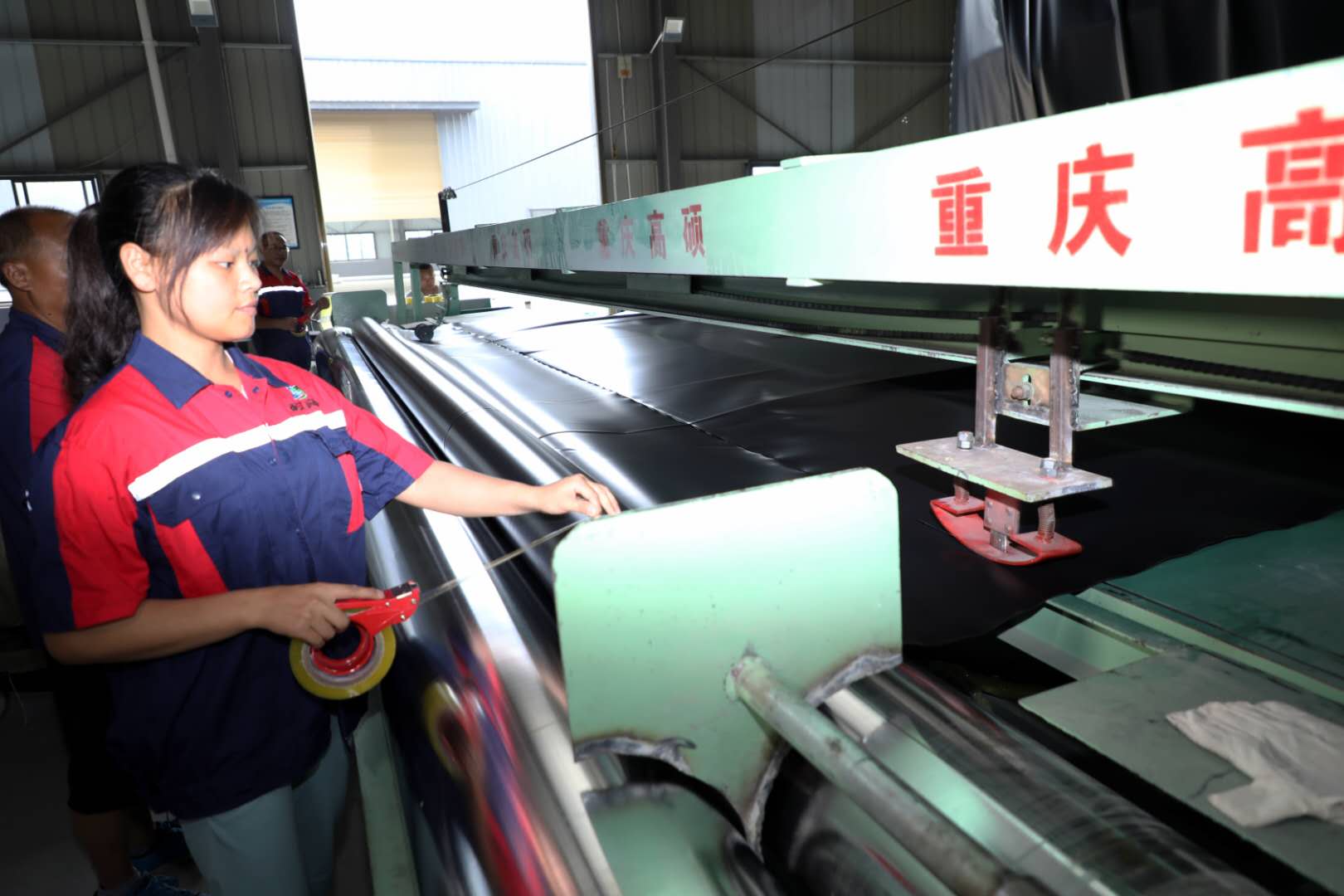

HDPE土工膜主要成分为97.5%的高密度聚乙烯,约2.5%的碳黑、抗老化剂、抗氧剂、紫外线吸收剂、稳定剂等辅料,经过特殊配制,经三层共挤技术制成,具有极好的抗化学性能、抗紫外线、高强度、耐久性和耐应力破裂的能力。这些特性对于人工湖景观水池防渗防水工程应用来说是至关重要的。HDPE防渗膜具有更大的柔软性以承受较大的不均匀沉降,最适合高磨损的,暴露于恶劣液体的及无遮蔽等方面的应用。

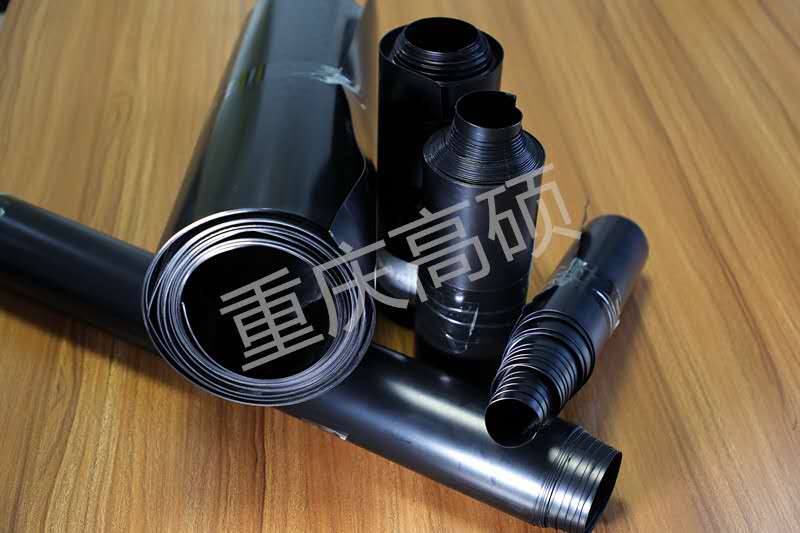

HDPE防渗土工膜的基本特性:
具有最好的化学稳定性,能抵抗各种酸、碱、盐、油类等80多种强酸碱化学介质的腐蚀,适应温差的变化,在户外环境中,-70度到120度正常使用,良好的抗紫外线,耐老化能力,可长期暴露在大气中,能抵抗各种生物作用,不招鼠咬、虫蛀,不生霉菌,高硕HDPE膜是一款无毒环保的新型材料,所采用的原料及高分子添加剂均为无毒材料,无挥发气味,已经被广泛用于养殖、化工、景观、矿业、建筑及食品液体存储池等领域。


HDPE防渗土工膜水产养殖鱼塘施工程序:

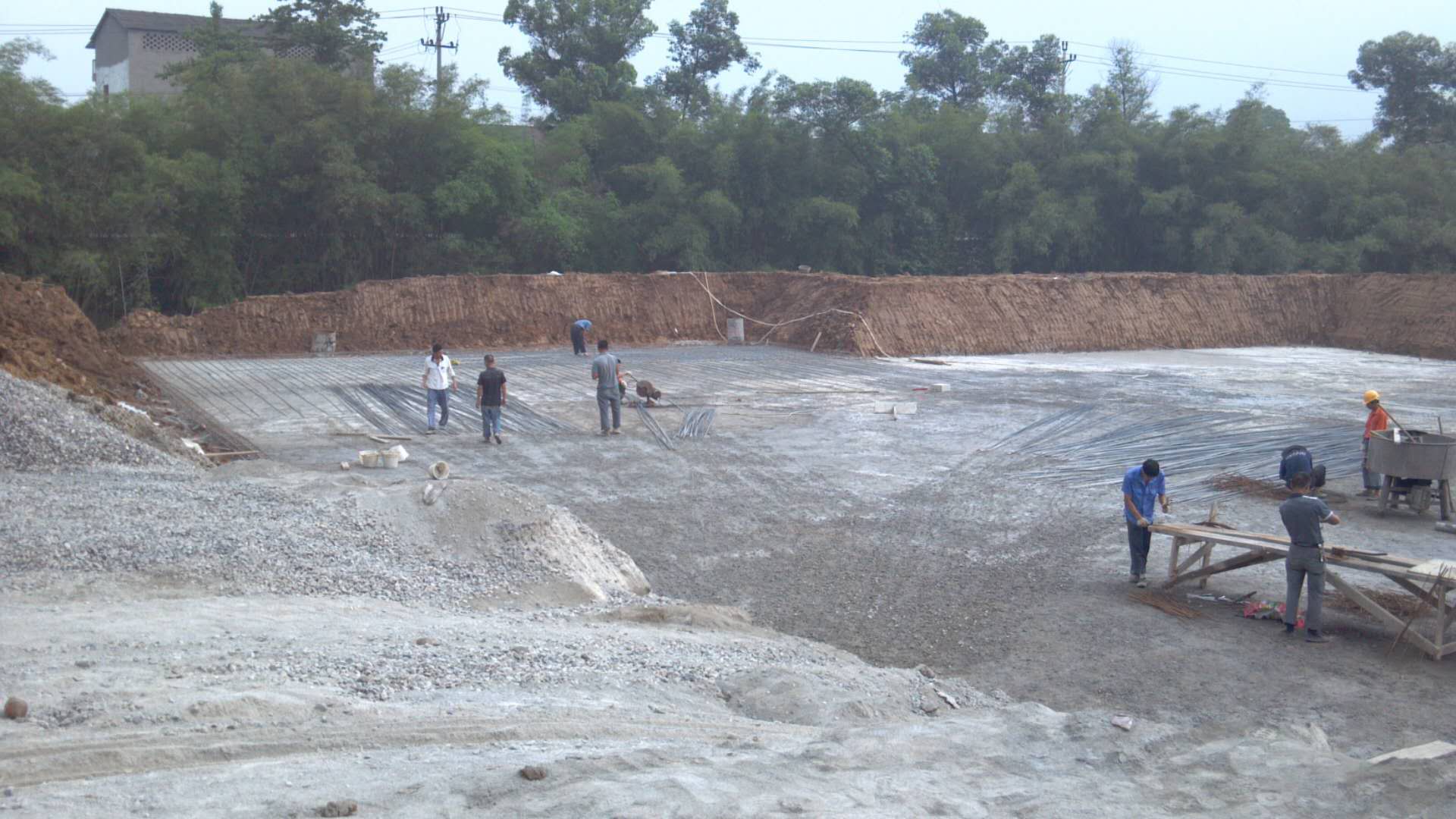

第一章:鱼塘防渗防水工程基面要求
1.鱼塘防渗防水多为土池,需严格对基面的施工质量进行把关。
2.基面质量应符合设计要求:基坑底面、坡面及其坡比、边坡上锚固槽、坡面与义面交接处处理,仓壁混凝土结构基面均应严格达到设计要求。
3.基面应干燥、压实、平整、无裂痕、无明显尖突、无泥泞、无凹陷,垂直深度25mm内部应有树根、瓦砾、石子、钢筋头、玻璃屑。其平整度应在允许的范围内平缓变化,坡度均匀,坡度一致。
4.基面上的阴阳角处影圆滑过渡,柱根部应做成圆弧状。
5.基底表面干燥,含水率宜在15%以下。
6.基底应密实均匀,土质基底的干密度不得小于1.4t/㎡。

第二章,HDPE防渗膜的铺设
1:铺HDPE防渗膜是整个防渗系统中较为关键的工序。
2:在铺膜前对HDPE防渗膜外观质量进行开包检查,记录并修补已发现的机械损伤和生产创伤、孔洞、折损等缺陷。
3:HDPE防渗膜裁切之前,经丈量其相关尺寸,然后按实际裁切,在膜铺设中膜与 膜之间接缝的搭接宽度不小于150mm,使接缝排列方向平行于最大坡脚线,即沿坡度方向排列。
4:铺设HDPE防渗膜时应力求焊缝最少,在保证质量的前提下,尽量节约原材料。同时也容易保证质量。
5:通常在拐角及畸形地段,应是接缝长度尽量减短。除特殊要求外,在坡度大于1:6的斜坡上距顶坡或应力集中区域1.5米范围内,尽量不设焊缝。HDPE防渗膜在铺设中,应避免产生人为褶皱,温度较低时,应尽量拉紧,铺平。
6:HDPE防渗膜铺设完成后,应尽量减少在膜面上行走、搬动工具等,凡能对HDPE膜造成危害的物件,均不应放在膜上或携带在膜上行走,以免对膜造成意外损伤。

第三章:HDPE防渗膜的焊接技术工艺:
HDPE防渗膜的焊接使用楔焊机,采用双轨热熔焊接。楔焊机无法焊接的部位,应采用挤出式热熔焊机,配以与原材料同质的焊条,形成堆焊的单焊缝。
1.热锲焊机焊接工序分为:调节压力、设定温度、设定速度、焊缝搭接检查、装膜入机、启动马达。
2.接缝处不得有油污、灰尘,HDPE防渗膜的搭接段面不应有泥沙、结露、潮湿等杂物,当有杂物时必须在焊接前清理干净。
3.每天焊接开始时,通常应在现场先试焊一条0.9mm×0.3mm的试样,搭接宽度不小于10cm,并在现场进行剥离和剪切试验,试样合格后,便可用当时调整好的速度、压力、温度进行正是焊接。热锲焊机在焊接过程中,需随时注意焊机的运行情况,要根据现场的实际情况对速度和温度进行微调。
4.焊缝要求整齐、美观、不得有滑焊、跳走现象。
5.在遇上土工膜长度不够时,需要长向拼接,应先把横向焊缝焊好,再焊纵缝,横向焊缝相距大于50cm应成T字型,不得十字交叉。
6.焊膜时不许压出死折,铺设HDPE土工膜时,根据当地气温变化幅度和HDPE土工膜性能要求,预留出温度变化引起的伸缩变形

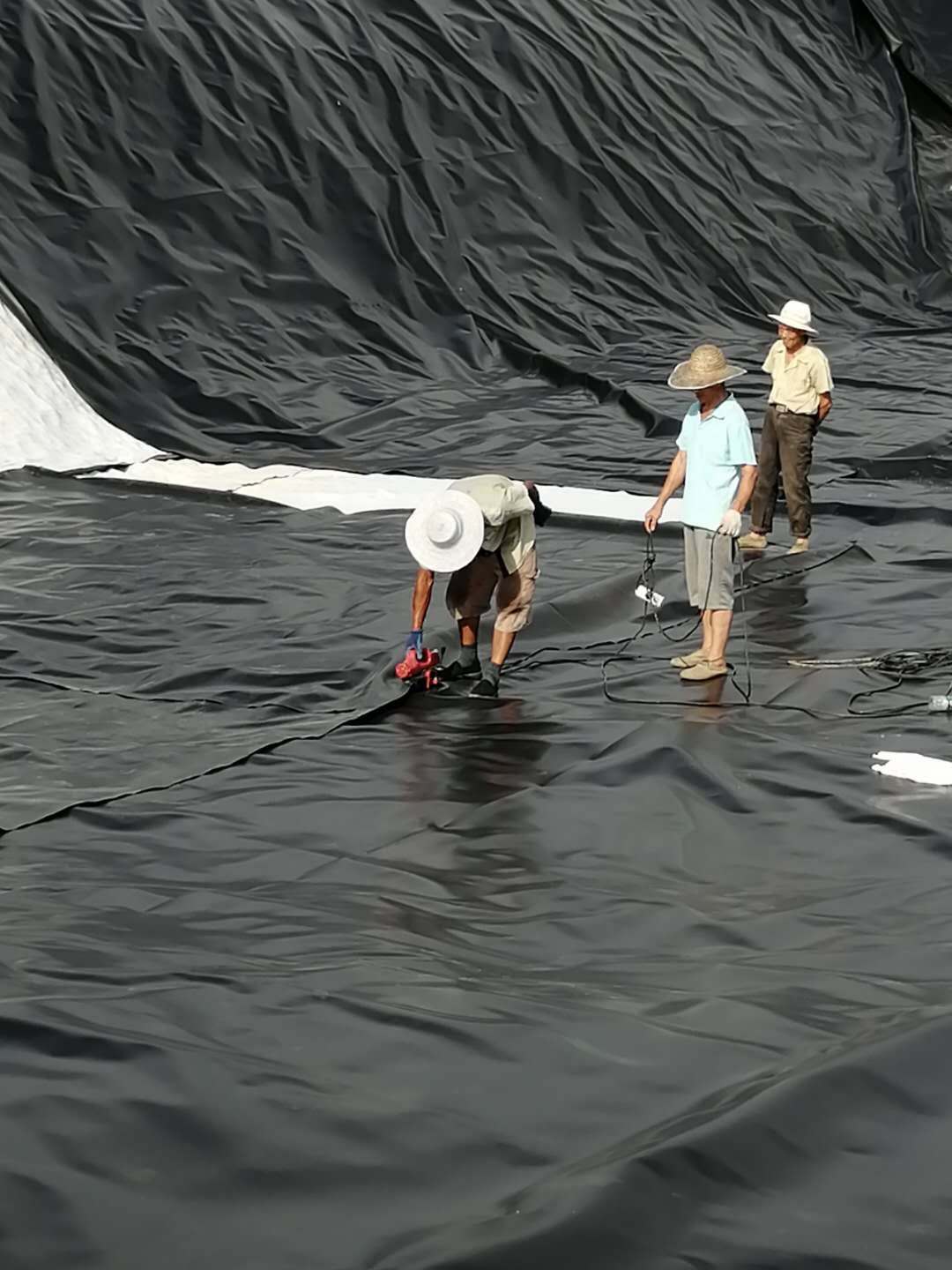

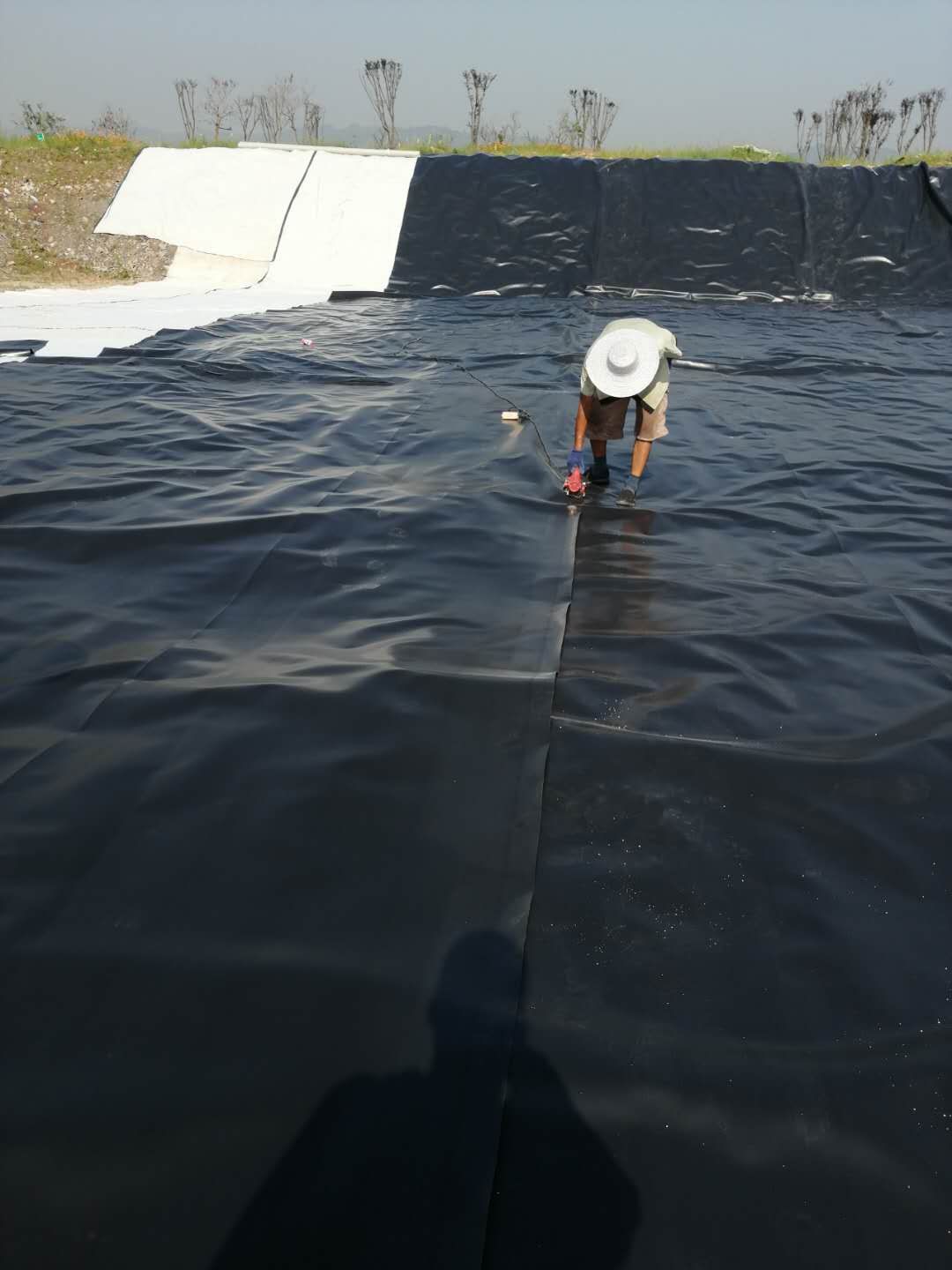

焊接施工过程图


第四章:HDPE防渗膜的锚固工艺
1. 锚固的方法分为三种:沟槽锚固、**锚固和膨胀螺栓锚固;某些领域还会用到预埋件。人工湖景观水池防渗防水通常采用沟槽锚固。
2. 视HDPE土工膜的使用条件及受力情况,其锚固沟槽宽度一般为0.4m-1.0m,其深度为0.4m-1.0m。将防渗膜边缘翻折在沟槽内用石块、回填土或是水泥浇灌将其固定。

施工完成看锚固效果

第五章:HDPE土工膜施工注意事项
1. 热风枪、砂轮机和焊机拖带的电源线在使用过程中,必须最大限度的远离其工作部位,以免损伤脑筋电线发生漏电。
2. 除热风焊接外,热风枪的嘴部在任何情况下都不得与HDPE膜面接触,并且尽可能的远离膜面、人体、机械等物体。
3. 焊机在不使用时,不得直接放置在HDPE膜面上,应放置在支架或沙袋带上。
4. 裁膜刀使用完毕后,应立即将刀片收回刀盒内。
5. 在现场使用的各种临时性小型工具,使用完毕,应及时放入工具箱内。
6. 严禁将从挤压焊接机枪头摘下的焊料物直接丢弃在土工膜面上。
7. HDPE土工膜施工现场禁止吸烟,不得穿带铁钉的鞋或高跟硬底鞋到膜面上行走,不允许从事有可能破坏土工膜成品的一切活动。

第六章:HDPE土工膜成品检测和修补工艺
1. 检测按三个步骤进行,即目测、充气检测及破坏试验。
2. 目测主要是对铺设的HDPE土工膜外观、焊缝质量、T型焊接、基底杂物等进行细致的检查,所有施工人员对这一工作都应贯彻在全部施工过程中。
3. 除目检外,如有必要还可采用真空检测和气压检测,充气压检测的充气强度为0.25Mpa,5分钟不漏气,考虑到卷材较柔软易变形,允许压力下降20%。
4. 进行拉力测试时(破坏试验),其标准为在做剥离和剪切试验时,焊缝没被撕裂开而母才被撕拉破坏,此时焊接合格。
5. 外观检查,发现膜面有孔眼等缺陷损及焊接过程中出现的漏焊、虚焊、破损等情况下,应及时用新鲜的母材修补,补疤每边超过破损部位10-20cm。

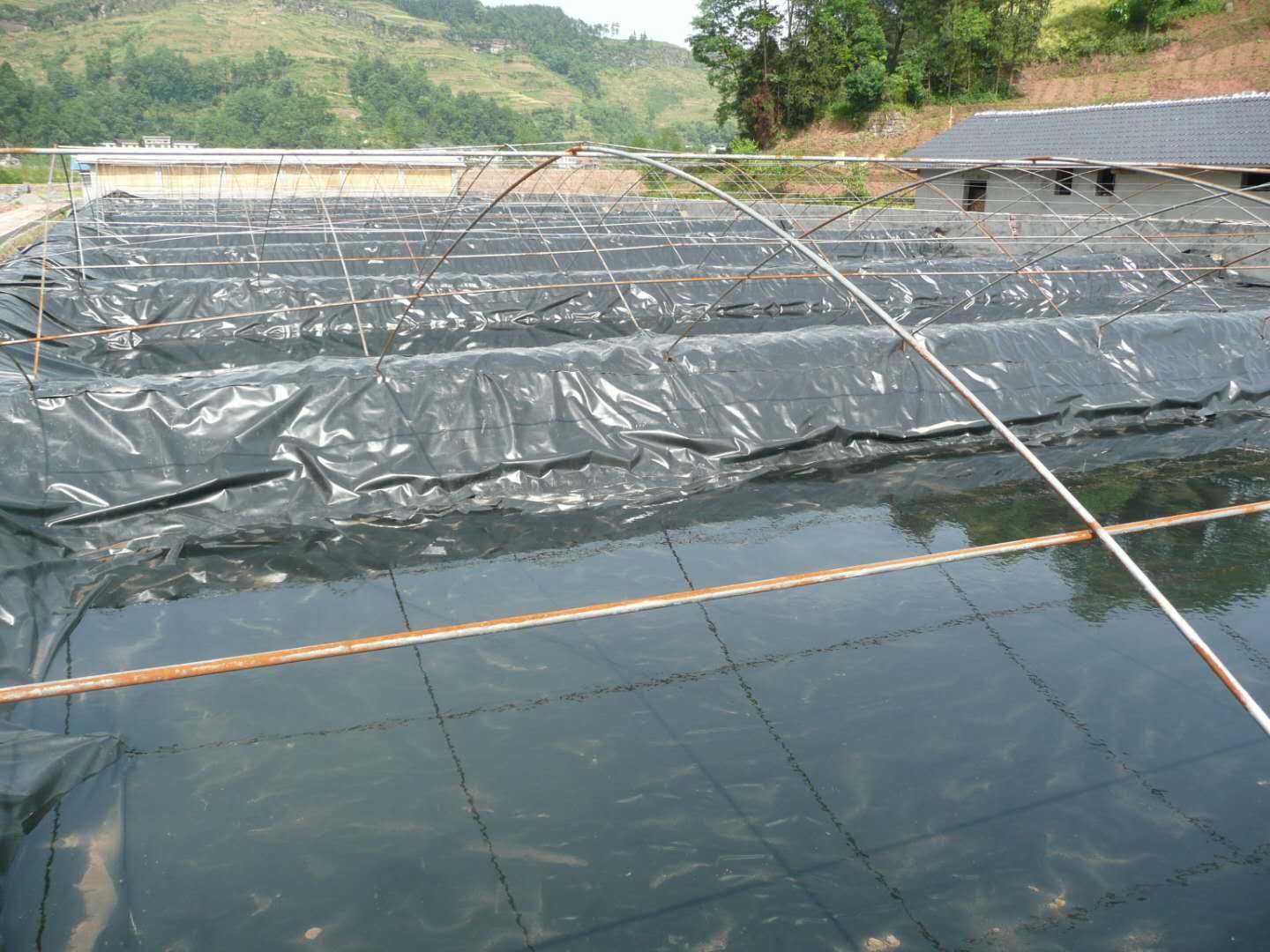

水产养殖鱼塘防渗膜施工完成图片
