1 前言
随着城市建设的不断发展,城市垃圾处理工作改良的迫切性已日益凸现出来。现代意义的垃圾卫生填埋处理已发展成底部密封型结构,或底部和四周都密封的结构,从而防止了渗滤水的流出和地下水的渗入,在运行过程中采用“准好氧性”方式对渗滤水进行收集和处理,不仅极大地提高了垃圾中有机成分的降解,减少填埋场渗滤液处理量,加速填埋场稳定化,降低填埋场运行成本,而且有效地保证了环境的安全。这一目标的实现过程中,垃圾填埋场施工质量尤其是渗滤液处理系统的施工质量是防止渗漏污染的关键环节。
2 GCL 的施工流程
GCL的施工主要包括GCL的摊铺、搭接宽度控制、搭接处两层GCL间撒膨润土。

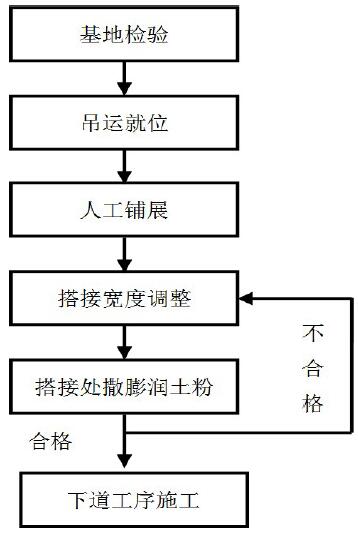

图1 GCL 的施工流程
3 GCL 膨润土防水毯材料性能
GCL是由上下两层土工布以及中间的膨润土组成。膨润土主要分钠基和钙基,基中优质的钠基由于有着高膨胀性、低透水性、自逾功能三大特性。被广泛应用在各种防渗领域内。高膨胀性:
膨润土遇水后至少膨胀12倍(ASTMD5890)。低透水性:透水率仅为5×10-9cm/sec(ASTMD5887)。自愈功能:膨润土遇水后变后变后
成胶凝体,能够填补裂隙与空隙。搭接方式为直接叠搭,因此能抵坑地质不均匀沉降。
4 存储、运输膨润土防水毯(GCL)
膨润土垫(GCL)卷在安装展开前要避免受到损坏。膨润土垫(GCL)卷应该堆放于经平整不积水的地方,堆高不超过四卷的高度,并能看到卷的识别牌。由不恰当的储存和操作而造成膨润土垫(GCL)的损坏,不允许使用于工程中,应及时更换。在运输过程中(包括现场从材料存储地到工作的运输),膨润土垫(GCL)卷应避
免受到损坏。受到物理损坏的膨润土垫(GCL)卷必须要修复,受损坏严重的膨润土垫(GCL)不能使用,应从现场搬走并进行替换。任
何接触到泄漏化学溶剂的膨润土(GCL)材料,根据现场施工人员的判断,不允许使用于工程中,以防造成渗滤液泄露。
5 膨润土防水毯(GCL)施工方法
膨润土防水毯(GCL)材料自重较大,宜采用铲机运机搬运、铺设。膨润土防水毯(GCL)材料的连接采用搭接的方式。膨润土防水毯(GCL)在大于10%的坡度上铺设时应尽量减少沿坡长方向的搭接数量,坡上的膨润土垫必须超过坡脚线1500mm以上。严格按照膨润土垫(GCL)铺设设计图来铺设。用于铺放膨润土垫(GCL)的任何设备不能在已铺设好土工合成材料上面行驶。安装膨润土垫(GCL)时,户外空气温度不能低于0℃或高于40℃。所有外露的膨润土垫(GCL)边缘必须立刻用沙袋或者其他重物压紧,以防止膨润土垫(GCL)被风吹或被拉出周边锚固沟。膨润土垫(GCL)不能在大风的天气情况下展开,以防止被风吹起。
膨润土垫(GCL)的铺设方式必须保证膨润土垫(GCL)与下面地基直接接触,排除褶皱。任何褶皱、折叠或拱起都可能会造成土层其他的土工材料发生同样的情况,为了避免褶皱、折叠和拱起,根据技术说明的要求通过对膨润土垫(GCL)的重新铺放或者切割和修补来消除这些问题。
膨润土垫(GCL)的设备必须要得以监理工程师的批准才能使用,不允许使用没有保护的剃刀或者“快速刀”。
可能损伤到膨润土毯的施工设备不能直接作用在膨润土毯上。可行的铺设方法是推土机向后行驶,将吊前推土机前端的膨润土毯铺开。如果土机在地基土上留下了车印,应在铺设工作继续前恢复原状。
6 膨润土防水毯(GCL)的搭接
膨润土防水毯(GCL)的搭接方式是将两块膨润土毯的末端重叠搭接。要防止松软土或碎石进入搭接区。除非有其它特别规定,膨润土防水毯(GCL)纵向搭接长度不能小于150mm,横向搭接长度不能小于600mm,搭接区域应均匀撒膨润土粉末,最小用量0.5kg/㎡。搭接时要注意膨润土防水毯(GCL)完全覆盖在地面上没有空隙,以防止地基土进入搭接区。使用膨润土防水毯(GCL)加强防漏时,先将两块膨润土防水毯(GCL)搭接好,再掀开上面一块,然后将膨润土连续均匀的撒在膨润土防水毯(GCL)末端150mm宽的带形区域内。膨润土的最小用量为0.5kg/㎡。
7 膨润土防水毯(GCL)工艺要求
膨润土防水毯(GCL)施工前应检查基层,基层应平整、无坑洼积水,无石子树根及其他尖锐物。膨润土防水毯(GCL)在搬运和施工过程中要尽量避免震动和冲击,最好一次到位。在GCL安装、验收以后,要尽快进行HDPE 土工膜的安装,以防被雨淋湿或弄破、弄脏。
8 膨润土防水毯(GCL)破损修补
膨润土防水毯(GCL)外表面土工织物的破损,应采用土工织物补丁覆于破损处,每边超过300mm,并用热风焊接。焊接完成后现场施工人员应检查全部的膨润土垫(GCL)片和接缝。有缺陷的膨润土防水毯(GCL)片和接缝在膨润土垫(GCL)上清楚的标出,及时做出修补。如果在某地方的补片的数量太多,那么整个地方用整块补片或膨润土垫(GCL)幅片修补。如果膨润土毯在安装过程在损坏(撕裂、刺穿等),可以从一卷新的膨润土毯上切割一块“补丁”盖在破损的地方来进行修补。补丁的四边距离破损的地方长度不能小于300mm,铺放“补丁”前应在破损周围撒一些颗粒状膨润土或膨润土浆。如有必要也可以使用一些粘合剂以防止“补丁”移位,或者在破损的地方下面垫一小块膨润土。
9 结束语
膨润土防水毯(CGL)是一种新型材料,施工工艺比较新颖,操作要求较高,但在环境保护工程中,其综合经济效益较好。此外,在一定范围内,以膨润土和HDPE防渗膜组成防渗系统,可加快工期、降低成本、并免去维修工作。
参考文献:
[1] GB5 0290-2014.土工合成材料应用技术规范[S].
[2] GB 50869-2013.生活垃圾卫生填埋处理技术规范[S].
