重庆和生金土工合成材料有限公司官网我厂专业从事:重庆HDPE防渗膜,重庆复合土工膜,重庆土工布,重庆土工膜,塑料盲沟,软式透水管等土工材料生产厂家,欢迎各地朋友来厂参观考察!手机访问 | 网站地图 | XML
人工湖景观湖防水防渗工程

全球水资源的流失,人们环保意识的增强,使得后来在人工湖景观水池防渗防水的设计中,更多考虑到水资源的流失和防渗。但早期采用粘土衬垫,混凝土,涂料等防渗方法来控制水在运输、储存过程中的损失,存在着工艺复杂,工程造价高,开裂或不适用(特别是地质不稳定带来的不均匀沉降)等防渗难题,均未得到很好的推广应用。

相关常识:
景观人工湖防渗:景观河道人工湖HDPE土工膜使用
HDPE土工膜应用:景观河道防渗,污水池防渗,垃圾填埋场防渗,冶金矿业防渗,养殖防渗,建筑防水,水渠防渗,渗滤液防渗,化工污水防渗,废水池防渗,景观池塘防渗,人工湖防渗漏,池塘防漏,喷泉内衬防渗漏,游泳池防渗,河道防渗,人工湖改造,固废垃圾填埋场,废弃特填埋场,游泳池防渗,储油罐基础防渗,农业水池防渗,养殖养鱼防渗,矿业冶炼,磷渣场基础防渗,锰渣堆场基础防渗,冶金矿山尾矿库,铝厂赤泥库,燃煤电厂灰渣库,铀矿冶尾矿库,废渣处理场防渗工程,工业废渣堆场基础防渗,擦洗厂尾矿库防渗,固体**处置堆存工程,尾矿库基础防渗工程,化工沉淀池、反应池、堆浸池防渗hdpe防渗膜。
氧化塘防渗油罐基础防渗景观湖防渗垃圾填埋场防渗hdpe防渗膜、土工膜及防水板具有普通防水材料无法比拟的防渗效果。
现在的人工景观湖、河道、游泳池、园林景观水池,大部分都有渗漏问题,景观水的流失造成后期的绿化不美观,水质处理无法改善,影响周围其他的建筑物等问题,对于各业主开发商都是个难题。
HDPE防渗膜针对人工湖特点量身定制,具有良好的机械性能,抗基础沉降引起的开裂、渗漏,防渗透系数高、施工简便、施工质量易于检测、工程造价成本低的特点,HDPE膜具有良好的抗穿刺能力,适合景观之花卉种植。多种规格与型号,可适应景观人工湖防渗处理的各种工程环境。
相关防渗材料:
聚乙烯膜系列产品:HDPE防渗膜、LDPE柔性防水膜、高密度聚乙烯土工膜应用于人工湖、景观河道、小区人工湖河道、高尔夫球场水塘、园林景观水池、人造水景、游泳池、池塘等园林景观水系防渗工程。领翔生产的膨润土防水毯也可以用在人工湖方面,膨润土防水毯对环境友好,施工方便,而且采用优质天然钠基膨润土防水毯,取之于自然用之于大自然,是做人工湖,河道治理的理想材料。


HDPE土工膜(防渗膜)主要成分为97.5%的高密度聚乙烯,约2.5%的碳黑、抗老化剂、抗氧剂、紫外线吸收剂、稳定剂等辅料,经过特殊配制,经三层共挤技术制成,具有极好的抗化学性能、抗紫外线、高强度、耐久性和耐应力破裂的能力。这些特性对于人工湖景观水池防渗防水工程应用来说是至关重要的。HDPE土工膜(防渗膜)具有更大的柔软性以承受较大的不均匀沉降,最适合高磨损的,暴露于恶劣液体的及无遮蔽等方面的应用。



本公司生产的HDPE土工膜的具有以下基本特性:
(一)具有最好的化学稳定性,能抵抗各种酸、碱、盐、油类等80多种强酸碱化学介质的腐蚀。
(二)适应温差的变化,在户外环境中,-70度到120度正常使用。
(三)良好的抗紫外线,耐老化能力,可长期暴露在大气中。
(四)能抵抗各种生物作用,不招鼠咬、虫蛀,不生霉菌。



我公司生产的HDPE土工膜(防渗膜)是一款无毒环保的新型材料,所采用的原料及高分子添加剂均为无毒材料,无挥发气味,已经被广泛用于养殖、化工、景观、矿业、建筑及食品液体存储池等领域。


HDPE土工膜(防渗膜)的施工程序:

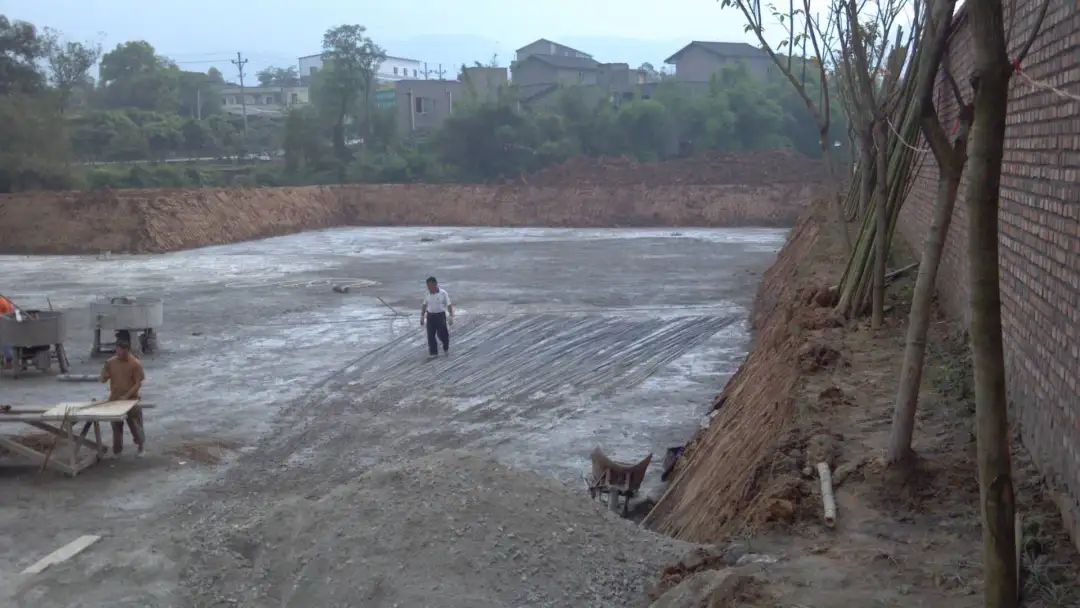

第一章、人工湖景观池防渗防水工程基面要求


1.人工湖景观水池防渗防水多为土池,需严格对基面的施工质量进行把关。
2.基面质量应符合设计要求:基坑底面、坡面及其坡比、边坡上锚固槽、坡面与义面交接处处理,仓壁混凝土结构基面均应严格达到设计要求。
3.基面应干燥、压实、平整、无裂痕、无明显尖突、无泥泞、无凹陷,垂直深度25mm内部应有树根、瓦砾、石子、钢筋头、玻璃屑。其平整度应在允许的范围内平缓变化,坡度均匀,坡度一致。
4.基面上的阴阳角处影圆滑过渡,柱根部应做成圆弧状。
5.基底表面干燥,含水率宜在15%以下。
6.基底应密实均匀,土质基底的干密度不得小于1.4t/㎡。


第二章、HDPE土工膜(防渗膜)施工的气候要求


1. 气温一般应在五摄氏度以上,低温时土工膜应紧张些,高温时土工膜(防渗膜)应放松些。
2. 风力在四级以下。
3. 气温过低时,4级以上大风及雨雪天气一般不应施工。
4. 在风天气,风力影响土工膜施工时,待焊的HDPE土工膜(防渗膜)应用砂袋压牢。

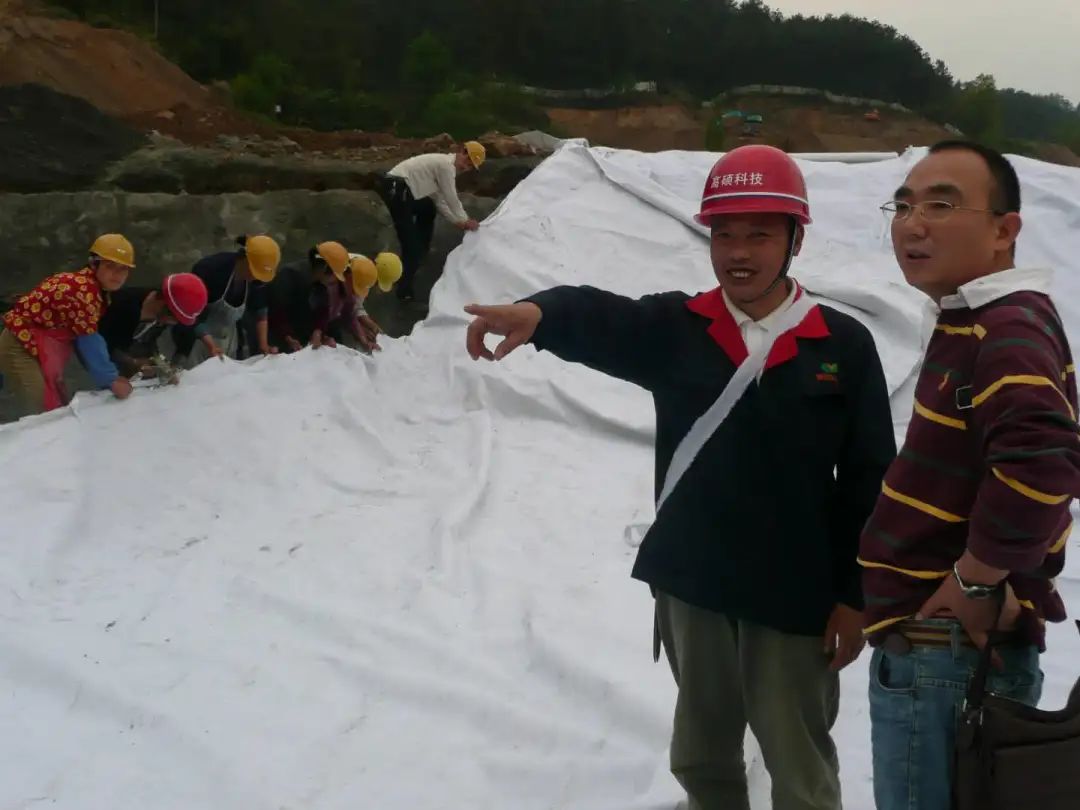

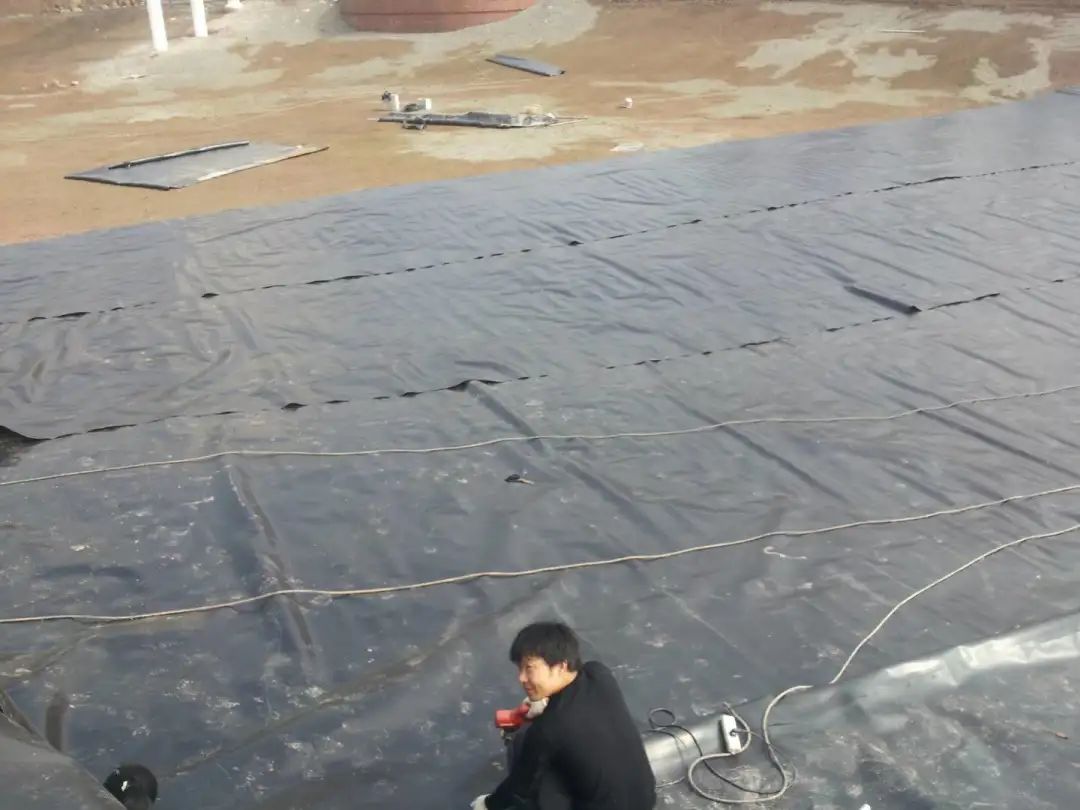

第三章、土工膜(防渗膜)的铺设


铺HDPE土工膜(防渗膜)是整个防渗系统中较为关键的工序。
一:在铺膜前对HDPE土工膜(防渗膜)外观质量进行开包检查,记录并修补已发现的机械损伤和生产创伤、孔洞、折损等缺陷。
二:HDPE土工膜(防渗膜)裁切之前,经丈量其相关尺寸,然后按实际裁切,在膜铺设中膜与膜之间接缝的搭接宽度不小于100mm,使接缝排列方向平行于最大坡脚线,即沿坡度方向排列。
三:铺设HDPE土工膜(防渗膜)时应力求焊缝最少,在保证质量的前提下,尽量节约原材料。同时也容易保证质量。
四:通常在拐角及畸形地段,应是接缝长度尽量减短。除特殊要求外,在坡度大于1:6的斜坡上距顶坡或应力集中区域1.5米范围内,尽量不设焊缝。
HDPE土工膜(防渗膜)在铺设中,应避免产生人为褶皱,温度较低时,应尽量拉紧,铺平。
HDPE土工膜(防渗膜)铺设完成后,应尽量减少在膜面上行走、搬动工具等,凡能对HDPE土工膜(防渗膜)造成危害的物件,均不应放在膜上或携带在膜上行走,以免对膜造成意外损伤。

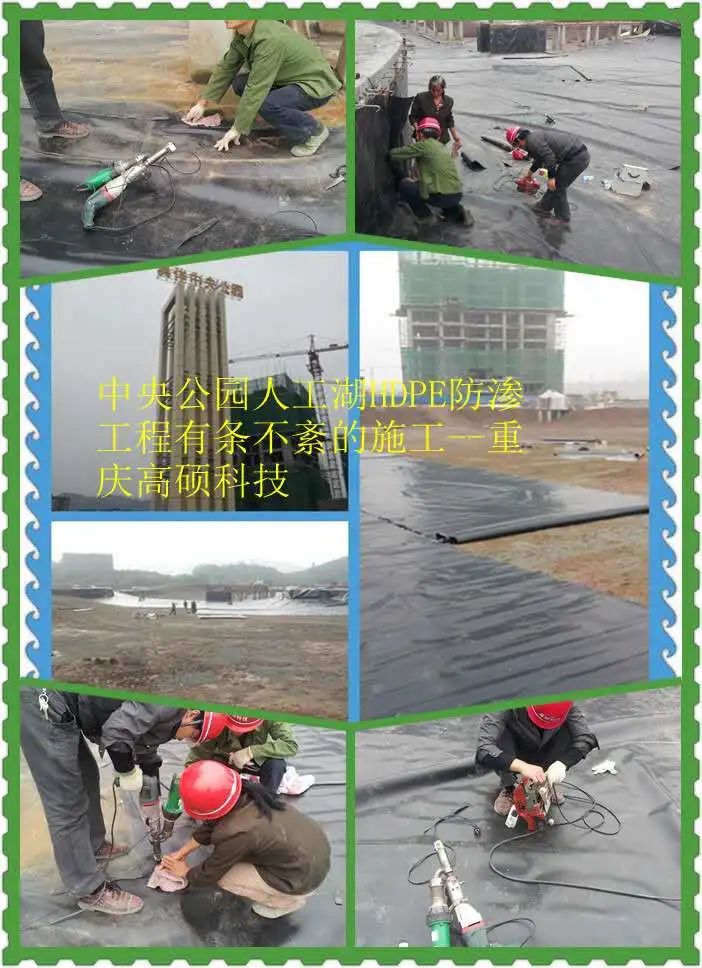

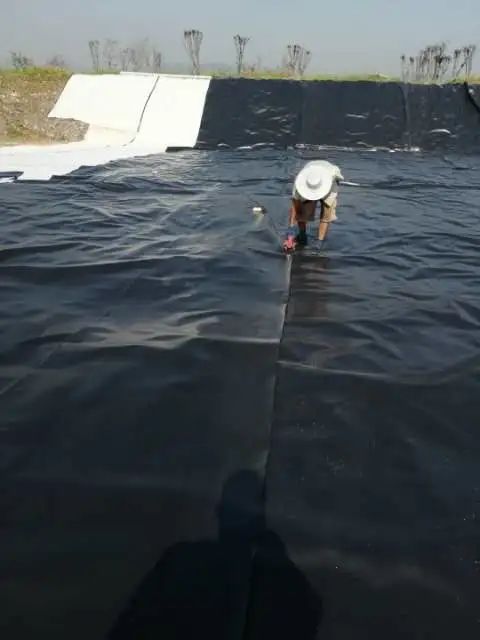

第四章、土工膜(防渗膜)的焊接
HDPE土工膜(防渗膜)的焊接使用楔焊机,采用双轨热熔焊接。楔焊机无法焊接的部位,应采用挤出式热熔焊机,配以与原材料同质的焊条,形成堆焊的单焊缝。
1.热锲焊机焊接工序分为:调节压力、设定温度、设定速度、焊缝搭接检查、装膜入机、启动马达。
2.接缝处不得有油污、灰尘,HDPE防渗膜的搭接段面不应有泥沙、结露、潮湿等杂物,当有杂物时必须在焊接前清理干净。
3.每天焊接开始时,通常应在现场先试焊一条0.9mm×0.3mm的试样,搭接宽度不小于10cm,并在现场进行剥离和剪切试验,试样合格后,便可用当时调整好的速度、压力、温度进行正是焊接。热锲焊机在焊接过程中,需随时注意焊机的运行情况,要根据现场的实际情况对速度和温度进行微调。
4.焊缝要求整齐、美观、不得有滑焊、跳走现象。
5.在遇上土工膜(防渗膜)长度不够时,需要长向拼接,应先把横向焊缝焊好,再焊纵缝,横向焊缝相距大于50cm应成T字型,不得十字交叉。
6.焊膜时不许压出死折,铺设HDPE土工膜(防渗膜)时,根据当地气温变化幅度和HDPE土工膜(防渗膜)性能要求,预留出温度变化引起的伸缩变形量。
7.在下雨期间或接缝有潮气

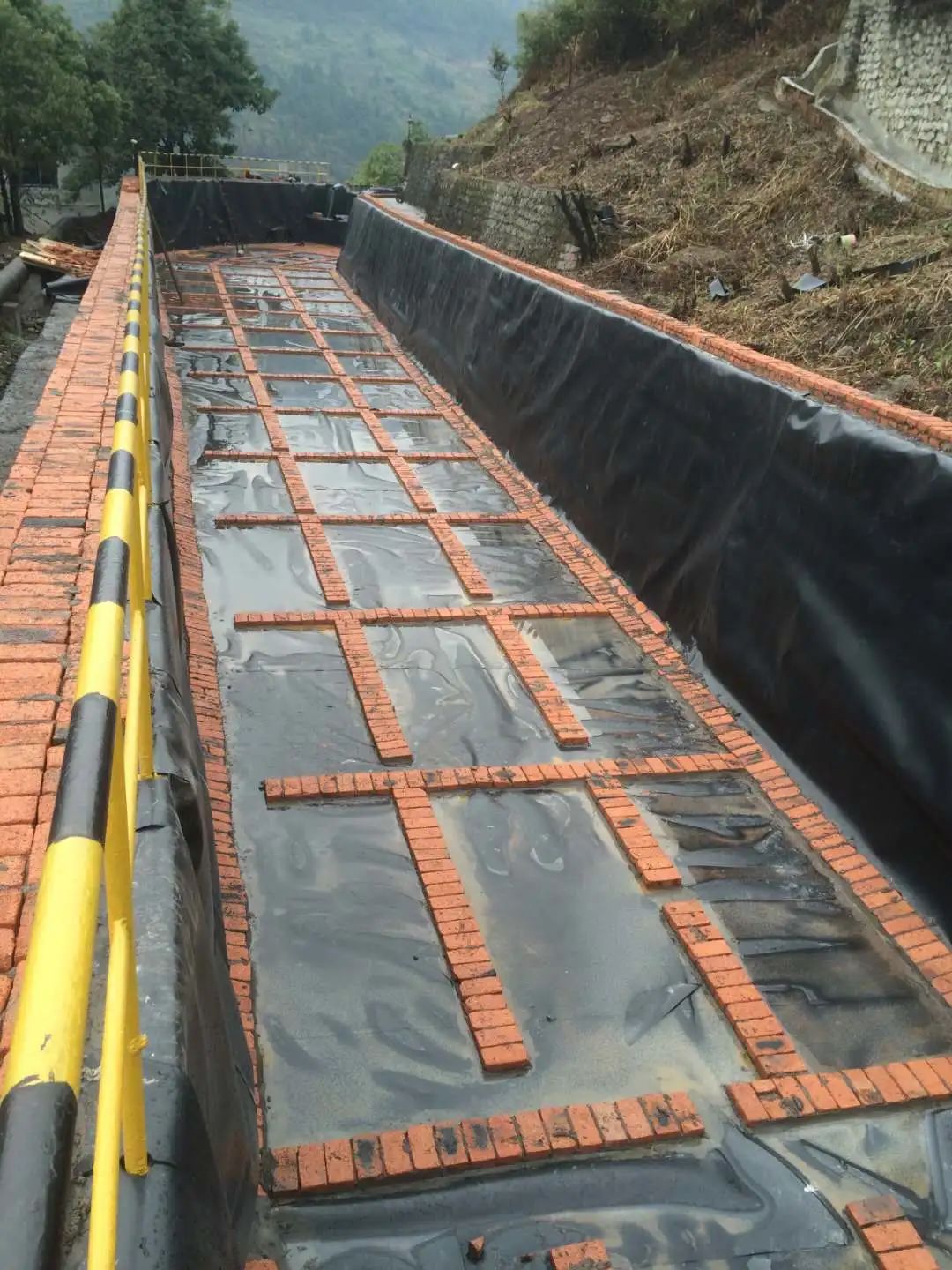

第五章、HDPE土工膜(防渗膜)的锚固


1. 锚固的方法分为三种:沟槽锚固、**锚固和膨胀螺栓锚固;某些领域还会用到预埋件。人工湖景观水池防渗防水通常采用沟槽锚固。
2. 视HDPE土工膜(防渗膜)的使用条件及受力情况,其锚固沟槽宽度一般为0.4m-1.0m,其深度为0.4m-1.0m。将土工膜(防渗膜)边缘翻折在沟槽内用石块、回填土或是水泥浇灌将其固定。


第六章、土工膜(防渗膜)施工注意事项


1. 热风枪、砂轮机和焊机拖带的电源线在使用过程中,必须最大限度的远离其工作部位,以免损伤脑筋电线发生漏电。
2. 除热风焊接外,热风枪的嘴部在任何情况下都不得与HDPE膜面接触,并且尽可能的远离膜面、人体、机械等物体。
3. 焊机在不使用时,不得直接放置在HDPE膜面上,应放置在支架或沙袋带上。
4. 裁膜刀使用完毕后,应立即将刀片收回刀盒内。
5. 在现场使用的各种临时性小型工具,使用完毕,应及时放入工具箱内。
6. 严禁将从挤压焊接机枪头摘下的焊料物直接丢弃在土工膜面上。
7. HDPE土工膜(防渗膜)施工现场禁止吸烟,不得穿带铁钉的鞋或高跟硬底鞋到膜面上行走,不允许从事有可能破坏土工膜(防渗膜)成品的一切活动。


第七章、HDPE土工膜(防渗膜)成品检测和修补


1. 检测按三个步骤进行,即目测、充气检测及破坏试验。
2. 目测主要是对铺设的HDPE土工膜(防渗膜)外观、焊缝质量、T型焊接、基底杂物等进行细致的检查,所有施工人员对这一工作都应贯彻在全部施工过程中。
3. 除目检外,如有必要还可采用真空检测和气压检测,充气压检测的充气强度为0.25Mpa,5分钟不漏气,考虑到卷材较柔软易变形,允许压力下降20%。
4. 进行拉力测试时(破坏试验),其标准为在做剥离和剪切试验时,焊缝没被撕裂开而母才被撕拉破坏,此时焊接合格。
5. 外观检查,发现膜面有孔眼等缺陷损及焊接过程中出现的漏焊、虚焊、破损等情况下,应及时用新鲜的母材修补,补疤每边超过破损部位10-20cm。
